تعداد میلگرد در هر ستون

تعداد میلگرد در هر ستون

یکی از مراحل اساسی در طراحی سازه‌های بتنی، تعیین تعداد میلگرد در هر ستون است. ستون‌ها به‌عنوان اعضای اصلی انتقال بار در سازه، نقش بسیار حیاتی در تضمین پایداری و ایمنی سازه دارند. انتخاب تعداد مناسب میلگرد در ستون‌ها علاوه بر تأمین مقاومت لازم، از هدررفت مصالح نیز جلوگیری می‌کند. در این مقاله، به بررسی اصول محاسبه تعداد میلگرد در هر ستون، عوامل مؤثر بر این انتخاب و نکات کلیدی در طراحی ستون‌های بتنی می‌پردازیم.

نقش میلگرد در ستون‌های بتنی

بتن به دلیل مقاومت بالا در برابر فشار، ماده‌ای ایده‌آل برای سازه‌های فشاری است. اما ضعف بتن در برابر کشش باعث می‌شود که استفاده از میلگرد در داخل ستون‌ها ضروری باشد. میلگردها وظیفه دارند:

  1. افزایش مقاومت کششی ستون
  2. تحمل نیروهای خمشی و برشی
  3. جلوگیری از شکست یا ترک‌خوردگی بتن

بنابراین، تعداد، قطر و نحوه قرارگیری میلگردها به‌طور مستقیم بر عملکرد ستون در برابر بارهای وارده تأثیر می‌گذارد.

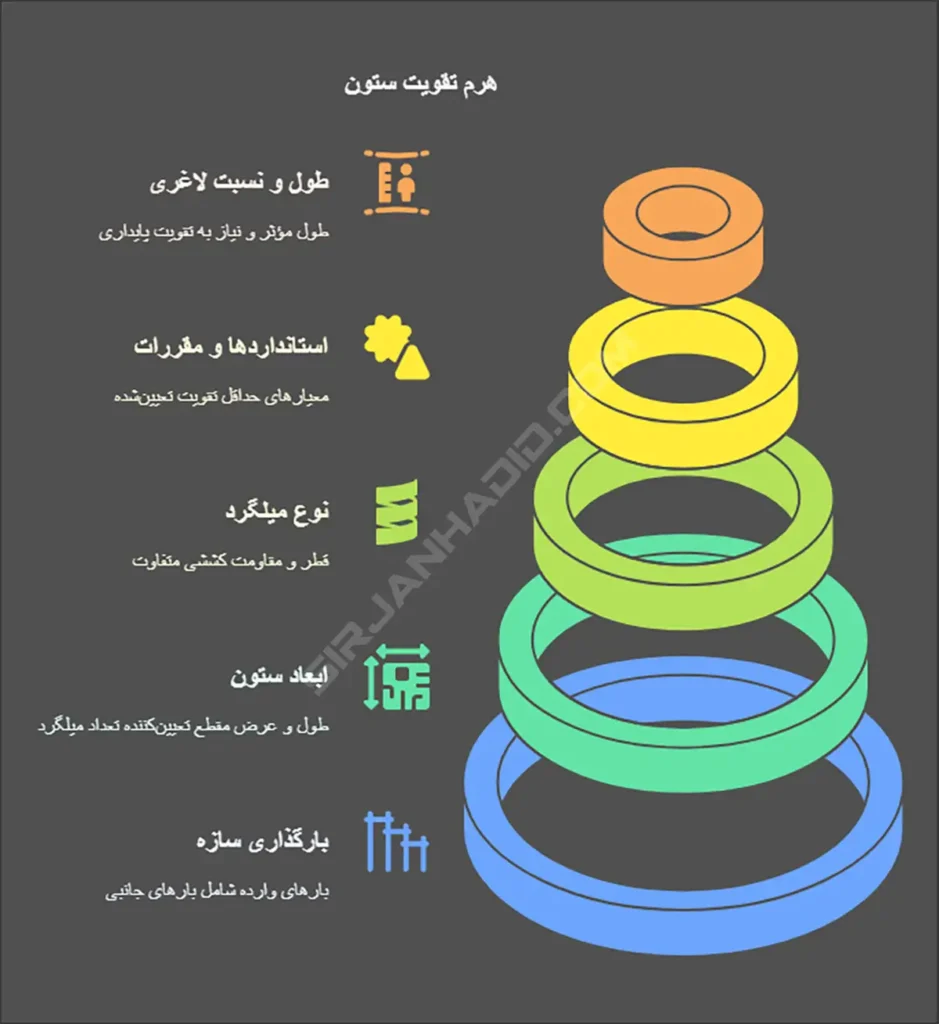

عوامل مؤثر بر تعداد میلگرد در هر ستون

1. بارگذاری سازه

تعداد میلگردهای مورد استفاده در هر ستون، تحت تأثیر عوامل گوناگونی قرار دارد که از جمله مهم‌ترین آن‌ها می‌توان به بارگذاری سازه اشاره نمود. بارهای وارده بر ستون، شامل دسته‌های مختلفی از جمله بار مرده، بار زنده و همچنین بارهای جانبی مانند بارهای ناشی از زلزله و باد می‌باشند. به طور کلی، با افزایش میزان باری که به ستون وارد می‌شود، به منظور تحمل و پایداری سازه، نیاز به استفاده از تعداد بیشتری میلگرد خواهد بود.

2. ابعاد ستون

ابعاد ستون، شامل طول و عرض مقطع آن، از عوامل کلیدی و مؤثر در تعیین تعداد میلگردهای مورد نیاز می‌باشد. ستون‌هایی که ابعاد بزرگ‌تری دارند، به دلیل سطح مقطع بیشترشان، عموماً به تعداد میلگرد بیشتری برای تحمل بارهای وارده و حفظ استحکام سازه، نیازمند خواهند بود.

3. نوع میلگرد

نوع میلگرد مورد استفاده در ستون‌ها، از دیگر عوامل تأثیرگذار بر تعداد آن‌هاست. میلگردها از نظر قطر و مقاومت کششی با یکدیگر تفاوت دارند. به طوری که استفاده از میلگردهای با مقاومت بالا، مانند میلگرد A4، می‌تواند منجر به کاهش تعداد میلگردهای مورد نیاز شود. در مقابل، استفاده از میلگردهای با مقاومت پایین‌تر، مانند A2، ممکن است نیاز به استفاده از تعداد بیشتری میلگرد را ایجاب نماید.

4. مقررات و استانداردها

مقررات و استانداردهای موجود، از جمله مقررات ملی ساختمان و آیین‌نامه بتن ایران (آبا)، نقش تعیین‌کننده‌ای در تعداد میلگردهای مورد استفاده در هر ستون ایفا می‌کنند. این مقررات، معیارهای مشخصی را برای تعداد و نحوه قرارگیری میلگردها در سازه‌ها تعریف نموده‌اند. بر اساس این استانداردهای مدون، تعداد میلگرد در هر ستون نباید از حداقل مقادیر تعیین‌شده در آن‌ها، کمتر باشد.

5. طول ستون و نسبت لاغری

طول ستون و نسبت لاغری آن، که به صورت نسبت طول مؤثر به عرض مقطع تعریف می‌شود، از دیگر عوامل مؤثر بر تعداد میلگردهای مورد نیاز در ستون‌ها به شمار می‌روند. ستون‌هایی که طول بیشتری دارند یا نسبت لاغری آن‌ها بیشتر است، به منظور حفظ پایداری و تحمل بارهای وارده، نیازمند تقویت بیشتری بوده و در نتیجه، به تعداد میلگرد بیشتری احتیاج خواهند داشت.

تعداد میلگرد در هر ستون
تعداد میلگرد در هر ستون

نحوه محاسبه تعداد میلگرد در هر ستون

1. محاسبه بارگذاری ستون

برای محاسبه تعداد میلگرد در هر ستون، ابتدا لازم است بارگذاری ستون مورد بررسی و محاسبه قرار گیرد. این امر با استفاده از نرم‌افزارهای مهندسی تخصصی مانند ETABS یا SAFE انجام می‌شود. در این محاسبات، بارهای وارده بر ستون، شامل هر دو نوع بارهای عمودی و جانبی، در نظر گرفته می‌شوند.

2. انتخاب میلگرد مناسب

پس از محاسبه بارگذاری ستون، مرحله‌ی بعدی، انتخاب نوع و قطر مناسب میلگرد است. این انتخاب بر اساس میزان بارهای محاسبه‌شده در مرحله‌ی قبل صورت می‌گیرد. به طور معمول، برای ساخت ستون‌ها از میلگردهایی با قطرهای ۱۲، ۱۶، ۲۰ یا ۲۵ میلی‌متر استفاده می‌شود.

3. محاسبه سطح مقطع میلگرد مورد نیاز

با استفاده از فرمول زیر، سطح مقطع کل میلگردهای مورد نیاز محاسبه می‌شود:

محاسبه سطح مقطع میلگرد مورد نیاز

که در آن:

  • As​: سطح مقطع میلگرد مورد نیاز (میلی‌متر مربع)
  • Nu​: بار محوری طراحی (نیوتن)
  • fy: مقاومت تسلیم فولاد (نیوتن بر میلی‌متر مربع)
  • ϕ: ضریب کاهش مقاومت

4. تعیین تعداد میلگردها

پس از محاسبه‌ی سطح مقطع کل میلگردهای مورد نیاز، برای تعیین تعداد میلگردها، کافی است سطح مقطع کل محاسبه شده را بر سطح مقطع یک میلگرد تقسیم کنیم. سطح مقطع یک میلگرد با قطر ddd نیز از طریق فرمول زیر محاسبه می‌شود:

تعیین تعداد میلگردها

5. چیدمان میلگردها

پس از تعیین تعداد میلگردهای مورد نیاز، نحوه‌ی چیدمان آن‌ها در داخل ستون از اهمیت ویژه‌ای برخوردار است و باید به گونه‌ای باشد که فاصله‌های مجاز بین آن‌ها رعایت گردد. آیین‌نامه‌های مربوطه، معمولاً حداقل فاصله‌ی بین میلگردها را بر اساس قطر میلگرد مورد استفاده یا اندازه‌ی بزرگترین سنگدانه‌ی بتن مصرفی مشخص می‌کنند.

حداقل تعداد میلگرد بر اساس استانداردها

بر اساس آیین‌نامه بتن ایران (آبا):

  • حداقل تعداد میلگرد در ستون‌های مستطیلی: 4 عدد
  • حداقل تعداد میلگرد در ستون‌های دایره‌ای: 6 عدد
    این مقادیر حداقل برای تضمین استحکام اولیه سازه هستند و در طراحی‌های واقعی معمولاً تعداد بیشتری میلگرد استفاده می‌شود.
تعداد میلگرد در هر ستون
تعداد میلگرد در هر ستون

نکات اجرایی در قرارگیری میلگردها در ستون

در اجرای صحیح قرارگیری میلگردها در ستون، رعایت نکات مهمی ضروری است. استفاده از خاموت‌ها، به عنوان میلگردهای عرضی، نقشی حیاتی در جلوگیری از کمانش میلگردهای طولی و افزایش مقاومت ستون در برابر بارهای جانبی ایفا می‌کند. تعیین فاصله مناسب بین خاموت‌ها باید مطابق با استانداردهای مربوطه صورت پذیرد.

همچنین، رعایت پوشش بتنی به منظور محافظت میلگردها از خوردگی و تماس مستقیم با عوامل محیطی الزامی است. این پوشش معمولاً در بازه ۲۵ تا ۵۰ میلی‌متر در نظر گرفته می‌شود. علاوه بر این، قرارگیری هم‌مرکز و متقارن میلگردها در داخل ستون، به منظور توزیع یکنواخت بار، از اهمیت ویژه‌ای برخوردار است.

کاربرد تعداد میلگرد در هر ستون در پروژه‌های واقعی

1. ساختمان‌های بلند

کاربرد “تعداد میلگرد در هر ستون” در پروژه‌های واقعی، به ویژه در ساختمان‌های بلند، از اهمیت بسزایی برخوردار است. در این نوع سازه‌ها که بارهای جانبی مانند بارهای ناشی از زلزله و باد، مقادیر قابل توجهی دارند، استفاده از تعداد بیشتر میلگرد با قطر بالا، به منظور تأمین استحکام و پایداری سازه در برابر این نیروها، امری ضروری و اجتناب‌ناپذیر است. این امر تضمین می‌کند که سازه قادر به تحمل نیروهای وارده بوده و از فروپاشی آن جلوگیری شود.

2. پل‌ها و تونل‌ها

تعداد میلگرد در هر ستون در سازه‌هایی مانند پل‌ها و تونل‌ها که تحت تأثیر نیروهای دینامیکی قرار دارند، از اهمیت ویژه‌ای برخوردار است. در این نوع سازه‌ها، چیدمان و تعداد میلگردها به گونه‌ای طراحی و اجرا می‌شود که سازه توانایی تحمل این نیروهای دینامیکی، که شامل نیروهای ناشی از حرکت وسایل نقلیه در پل‌ها و فشارهای زمین در تونل‌ها می‌شود را داشته باشد. این امر تضمین می‌کند که سازه در برابر این نیروها مقاوم بوده و از بروز هرگونه آسیب یا خرابی جلوگیری شود.

3. ساختمان‌های صنعتی

در پروژه‌های واقعی، کاربرد تعداد میلگرد در هر ستون در ساختمان‌های صنعتی که تحت تأثیر بارهای سنگین ناشی از تجهیزات و ماشین‌آلات قرار دارند، از اهمیت ویژه‌ای برخوردار است. در این نوع سازه‌ها، به دلیل وجود این بارهای سنگین که به ستون‌ها وارد می‌شوند، طراحی تعداد و قطر میلگردها باید با دقت و محاسبات بسیار دقیق‌تری انجام شود. این امر تضمین می‌کند که ستون‌ها قادر به تحمل این بارهای سنگین بوده و از بروز هرگونه مشکل و آسیب در سازه جلوگیری شود. به عبارت دیگر، طراحی دقیق میلگردها در این ساختمان‌ها، نقش حیاتی در حفظ ایمنی و پایداری سازه ایفا می‌کند.

نتیجه‌گیری

تعیین تعداد میلگرد در هر ستون یکی از مراحل حیاتی در طراحی سازه‌های بتنی است که به‌طور مستقیم بر ایمنی و عملکرد سازه تأثیر می‌گذارد. این تعداد باید بر اساس بارگذاری سازه، ابعاد ستون، نوع میلگرد و استانداردهای ملی تعیین شود. رعایت نکات اجرایی و استفاده از میلگردهای باکیفیت می‌تواند عمر مفید و مقاومت سازه را افزایش دهد.

فولاد سیرجان حدید با ارائه میلگردهای باکیفیت و مطابق با استانداردهای ملی و بین‌المللی، آماده تأمین نیازهای پروژه‌های ساختمانی شما است. برای دریافت مشاوره و اطلاعات بیشتر، با کارشناسان ما تماس بگیرید.

با فولاد سیرجان حدید، ایمنی و کیفیت سازه‌های خود را تضمین کنید.
