انکر بولت (Anchor Bolt) یکی از اتصالات مهم و پرکاربرد در صنعت ساختوساز و پروژههای صنعتی است که برای تثبیت قطعات فلزی یا بتنی به سطوح مختلف به کار میرود. این ابزار کوچک ولی حیاتی نقش کلیدی در ایمنی سازهها و نصب تجهیزات دارد. در این مقاله، به بررسی انواع انکر بولت، روشهای نصب، کاربردها، و عوامل تأثیرگذار در انتخاب این ابزار خواهیم پرداخت.
تعریف انکر بولت
انکر بولت نوعی اتصالدهنده دائمی است که برای اتصال قطعات فلزی، بتنی یا هر دو به یکدیگر استفاده میشود. این اتصال از طریق ایجاد اصطکاک، چسبندگی یا قفل مکانیکی با مصالح پایه (مانند بتن، آجر، یا سنگ) صورت میگیرد و قابلیت تحمل بارهای سنگین و دینامیکی را داراست.
مواد ساخت
انکر بولتها، به عنوان اتصالاتی حیاتی در سازههای بتنی، از مواد مختلفی تولید میشوند. فولاد کربنی (Carbon Steel)، به عنوان رایجترین ماده در ساخت انکر بولتها، برای کاربردهای عمومی و در شرایط عادی محیطی مورد استفاده قرار میگیرد. در محیطهایی با رطوبت بالا و شرایط خوردگی، فولاد گالوانیزه به دلیل پوشش محافظتی روی سطح خود، مقاومت بهتری در برابر خوردگی از خود نشان میدهد. برای کاربردهایی که مقاومت به خوردگی از اهمیت بالایی برخوردار است، مانند صنایع شیمیایی و غذایی، فولاد ضدزنگ (Stainless Steel) به عنوان گزینهای ایدهآل مطرح میشود.
در برخی موارد خاص، مانند پروژههایی که نیاز به عایق الکتریکی یا مقاومت شیمیایی بسیار بالا دارند، از مواد کامپوزیتی مانند فایبرگلاس استفاده میشود. انتخاب نوع ماده برای ساخت انکر، به عوامل مختلفی از جمله شرایط محیطی، بار وارده، و نیازهای خاص پروژه بستگی دارد.
خرید بدون واسطه!
با خرید مستقیم از کارخانه فولاد سیرجان حدید، علاوه بر حذف واسطهها و کاهش هزینهها، از مزایای نظیر تضمین کیفیت محصولات، مشاوره تخصصی و خدمات پس از فروش بهرهمند گردید. جهت کسب اطلاعات بیشتر و مشاوره با کارشناسان فروش ما تماس حاصل فرمایید.
انواع
انکر بولت شیمیایی
انکر بولتهای شیمیایی، یکی از رایجترین و کاربردیترین انواع انکرها هستند که با استفاده از مواد شیمیایی چسبنده مانند رزینهای اپوکسی در داخل سوراخهای از پیش تعیین شده در بتن نصب میشوند. این نوع انکرها به دلیل مقاومت بسیار بالا در برابر بارهای سنگین و قابلیت استفاده در عمق و قطرهای مختلف سوراخ، برای تثبیت تجهیزات سنگین و سازههای بتنی در شرایط مختلف، از جمله بتنهای ترکخورده یا فرسوده، بسیار مناسب هستند.
پس از پر شدن سوراخ با رزین و قرارگیری انکر در آن، رزین به مرور زمان سخت شده و پیوندی بسیار قوی بین انکر و بتن ایجاد میکند که منجر به انتقال ایمن و مؤثر بارها میشود.
انکر بولت مکانیکی (رول بولت)
انکر بولتهای مکانیکی، که معمولاً به رول بولت نیز شناخته میشوند، نوعی اتصال دهنده هستند که به روش ایجاد اصطکاک یا گوه شدن در داخل سوراخ حفر شده در مصالح پایه نصب میشوند. این نوع انکرها به دلیل نصب آسان و سریع و همچنین قیمت مناسبتر نسبت به انکر بولتهای شیمیایی، در بسیاری از کاربردهای ساختمانی مورد استفاده قرار میگیرند.
با این حال، به دلیل محدودیت در تحمل بارهای بسیار سنگین، بیشتر برای بارهای سبک تا متوسط مناسب هستند. از جمله کاربردهای رایج انکر بولتهای مکانیکی میتوان به نصب تیرها و ستونها در سازههای بتنی و همچنین استفاده در اتصالات سازههای فلزی اشاره کرد. انتخاب نوع انکر بولت مکانیکی مناسب، به عوامل مختلفی از جمله نوع مصالح پایه، اندازه بار وارده و شرایط محیطی بستگی دارد.
3. اِستاد بولت
انکر بولت استاد، نوعی اتصال دهنده با رزوه کامل در طول بدنه است که به طور ویژه برای اتصال سازههای سنگین فولادی به بتن طراحی شده است. این نوع انکر به دلیل قابلیت تحمل بارهای ترکیبی کششی و فشاری، در پروژههای صنعتی سنگین و سازههایی که نیاز به اتصال محکم و پایدار دارند، به کار میرود. طراحی خاص استاد بولت، امکان انتقال ایمن و مؤثر بارهای وارده از سازه فولادی به بتن را فراهم کرده و از این رو در صنایع مختلف از جمله صنایع نفت، گاز و پتروشیمی کاربرد گستردهای دارد.
4. انکر بولت رزوهای کامل (Fully Threaded Anchor Bolt)
انکر بولت رزوهای کامل، نوعی اتصال دهنده است که رزوه در تمام طول بدنه آن تعبیه شده است. این ویژگی، انعطافپذیری بالایی را برای این نوع انکر فراهم میکند و امکان تنظیم دقیق موقعیت و ارتفاع قطعه متصل شده را در حین نصب فراهم مینماید.
به همین دلیل، انکر بولت رزوهای کامل برای اتصالاتی که نیاز به تنظیمات دقیق و تغییرات در ارتفاع دارند، بسیار مناسب است. همچنین، استحکام بالای این نوع انکر، آن را برای استفاده در پروژههایی با بارهای سنگین و دینامیکی، مانند تثبیت قطعات ماشینآلات صنعتی و سازههای فلزی، ایدهآل میسازد.
5. انکر بولت گوهای (Wedge Anchor)
انکر بولت گوهای، نوعی اتصال دهنده است که با مکانیسم قفل شدن گوهای در داخل سوراخ حفر شده در مصالح پایه، عمل میکند. این نوع انکر به دلیل طراحی خاص خود، مقاومت بسیار بالایی در برابر بارهای کششی از خود نشان میدهد و برای تحمل نیروهای کششی شدید بسیار مناسب است.
همچنین، نصب سریع و آسان و مقاومت بالا در برابر لرزش از دیگر مزایای این نوع انکر محسوب میشوند. به همین دلیل، انکر بولتهای گوهای به طور گسترده در صنایع مختلف، از جمله صنایع نفت، گاز و پتروشیمی، برای نصب تجهیزات صنعتی سنگین و تثبیت پایههای بتنی در ساختمانهای بلند مورد استفاده قرار میگیرند.
6. انکر بولت چسبی (Adhesive Anchor Bolt)
انکر بولت چسبی، نوعی اتصال دهنده است که برای تثبیت در مصالح پایه از چسبهای اپوکسی استفاده میکند. این نوع انکر به دلیل مقاومت بالای چسب اپوکسی، در برابر بارهای استاتیکی و دینامیکی عملکرد بسیار خوبی از خود نشان میدهد و به عنوان یک اتصال دهنده بسیار مطمئن شناخته میشود.
همچنین، مقاومت بالای چسب اپوکسی در برابر خوردگی، این نوع انکر را برای استفاده در محیطهای مرطوب و خورنده مناسب میسازد. از دیگر مزایای انکر بولت چسبی میتوان به قابلیت استفاده در بتنهای ترکخورده اشاره کرد. به همین دلیل، انکر بولتهای چسبی در نصب سقفهای معلق و همچنین در مناطق با خطر زلزله، که نیاز به اتصالات بسیار مقاوم و قابل اعتماد است، به طور گسترده مورد استفاده قرار میگیرند.
خرید میلگرد با وام LC
شرکت فولاد سیرجان حدید، با هدف تسهیل در فرآیند خرید، امکان خرید انواع میلگرد را به صورت مستقیم و بدون واسطه، با استفاده از اعتبار اسنادی (LC)، برای مشتریان خود فراهم نموده است.

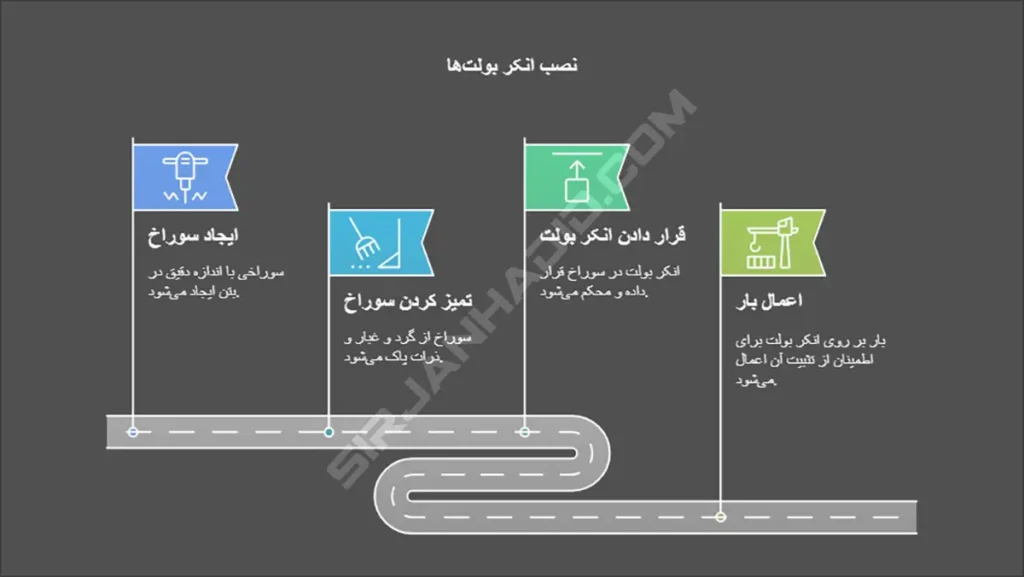

روشهای نصب
روش پس از نصب (Post-installed Anchors)
روش پس از نصب، روشی متداول در نصب انکر بولتها است که در آن، انکر پس از آنکه بتن به طور کامل سفت و سخت شد، در محل مورد نظر نصب میشود. این روش شامل چندین مرحله است: ابتدا، سوراخی با قطر و عمق دقیقاً مطابق با مشخصات انکر بولت در بتن ایجاد میشود. سپس، سوراخ به دقت از هرگونه گرد و غبار و ذرات خارجی پاک میشود تا چسبندگی بین انکر و بتن به بهترین شکل ممکن برقرار شود.
در مرحله بعد، انکر بولت با استفاده از ابزارهای مخصوص و با توجه به نوع انکر، در داخل سوراخ قرار داده میشود و محکم میشود. پس از اتمام نصب و اطمینان از تثبیت کامل انکر در بتن، بارگذاری بر روی انکر اعمال میشود. این روش نصب، انعطافپذیری بالایی در اجرای پروژهها فراهم کرده و امکان نصب انکر بولتها را در مراحل پایانی ساخت سازهها نیز ممکن میسازد.
روش کاشتنی (Cast-in Anchors)
در این روش، انکر بولت قبل از بتنریزی در قالب قرار داده میشود و با سفت شدن بتن، در جای خود محکم میگردد.
کاربرد
انکر بولتها در طیف گستردهای از صنایع کاربرد دارند. در صنعت ساختمان، این اتصال دهندهها برای اتصال تیرها و ستونها به فونداسیون، نصب تجهیزات بر روی دیوارها و سقفهای بتنی، و تثبیت پنلهای پیشساخته بتنی مورد استفاده قرار میگیرند. در صنایع بیمارستانی، انکر بولتها برای نصب تجهیزات پزشکی، تثبیت سیستمهای تهویه و لولهکشی، و نصب حفاظهای ضدعفونی کاربرد دارند.
در صنایع راهآهن و هوانوردی، این اتصال دهندهها در اتصال ریلها به پایههای بتنی، نصب تجهیزات ناوبری و سیگنالینگ، و تثبیت سازههای جانبی در ایستگاهها مورد استفاده قرار میگیرند. همچنین، در صنعت دریایی، انکر بولتها برای نصب تجهیزات بنادر و اسکلهها و تثبیت پایههای بتنی در سازههای دریایی کاربرد دارند. به طور کلی، انکر بولتها به عنوان یک عنصر اساسی در اتصال و تثبیت سازهها و تجهیزات در صنایع مختلف ایفای نقش میکنند.
طراحی و نحوه عملکرد
انکر بولتها بر اساس سه مکانیسم اصلی به مصالح پایه متصل میشوند. در مکانیسم اصطکاکی (Frictional Mechanism)، ایجاد اصطکاک بین سطح انکر و مصالح پایه، نیروی لازم برای نگهداری اتصال را فراهم میکند. در مکانیسم مکانیکی (Mechanical Interlock)، انکر با ایجاد یک قفل یا گیره در داخل مصالح، بار وارده را تحمل میکند.
این مکانیسم اغلب با استفاده از انبساط یا ایجاد تغییر شکل در انکر حاصل میشود. در مکانیسم چسبندگی (Bonding Mechanism)، از چسبهای مخصوص یا رزینهای اپوکسی استفاده میشود تا انکر به طور کامل در داخل مصالح محصور شده و پیوندی قوی بین آنها ایجاد شود. انتخاب نوع مکانیسم مناسب برای نصب انکر بولت، به عوامل مختلفی مانند نوع مصالح پایه، بار وارده، شرایط محیطی و الزامات طراحی بستگی دارد.
عوامل تأثیرگذار بر انتخاب انکر بولت
انتخاب مناسب انکر بولت برای اطمینان از عملکرد صحیح و پایدار سازه، امری حیاتی است. عوامل متعددی بر انتخاب نوع انکر بولت تأثیرگذارند. نوع بار وارده به انکر، از جمله بارهای کششی، فشاری یا ترکیبی، تعیینکننده نوع انکر مناسب است. جنس انکر بولت نیز بر اساس شرایط محیطی و نوع بار انتخاب میشود. فولاد به دلیل استحکام بالا، در اکثر پروژههای ساختمانی و صنعتی مورد استفاده قرار میگیرد.
انکرهای گالوانیزه برای مقاومت در برابر خوردگی در محیطهای مرطوب و خورنده مناسب هستند. در مواردی که عایق الکتریکی اهمیت دارد، از انکرهای فایبرگلاس استفاده میشود. نوع مصالح پایه نیز عامل مهم دیگری است. انکرهای مختلف برای بتن سخت، بتن ترکخورده، آجر، سنگ طبیعی و مصالح سبک و متخلخل طراحی شدهاند. شرایط محیطی مانند رطوبت، دما و وجود مواد شیمیایی خورنده نیز بر انتخاب نوع انکر تأثیرگذارند. بنابراین، انتخاب انکر بولت مناسب مستلزم بررسی دقیق شرایط پروژه و مشاوره با متخصصان است.
آخرین قیمت میلگرد سیرجان حدید
جهت اطلاع از بهروزترین قیمتهای میلگرد سیرجان حدید، علاوه بر وبسایت رسمی کارخانه، میتوانید به کانال تلگرام ما بپیوندید. قیمتهای روزانه محصولات بهطور مرتب در این کانال بهروزرسانی میگردد.
استانداردهای مرتبط با انکربولت
- استاندارد بتن آمریکا (ACI 318):
برای طراحی و اجرای انکر بولت در بتن مسلح. - استاندارد اتحادیه اروپا (CEN 1992):
برای طراحی سازههای بتنی. - ارزیابی فنی اروپایی (ETA):
تضمین کیفیت و عملکرد انکربولت در اروپا.
ظرفیت باربری انکربولت
ظرفیت باربری انکر بولت به عوامل متعددی از جمله نوع مصالح پایه، عمق کاشت و قطر انکربولت بستگی دارد. این ظرفیت باید با بارهای وارده تطابق داشته باشد تا از ایمنی و پایداری سازه اطمینان حاصل شود.
نحوه نگهداری و بازرسی
بازرسی دورهای
اطمینان از عدم خوردگی یا شل شدن انکربولتها برای حفظ ایمنی سازه ضروری است.
نگهداری در شرایط مناسب
انکربولتها باید در محیط خشک و به دور از مواد شیمیایی خورنده نگهداری شوند.
تعویض قطعات معیوب
هرگونه ترک یا تغییر شکل در انکر بولت باید به سرعت تعویض شود.
تفاوت انکر بولت و رول بولت
در حالی که رول بولت نوعی انکر بولت مکانیکی است، انکربولت به عنوان یک اصطلاح کلی برای تمامی اتصالاتی که قطعات را به مصالح پایه متصل میکنند، استفاده میشود.
استانداردها و راهنماییهای مهم
- استاندارد ASTM F1554: استانداردی برای انکر بولتهای فولادی کربنی و آلیاژی.
- استاندارد EN 1992: برای طراحی انکر بولت در بتن.
- استاندارد ACI 355.2: راهنمای استفاده از انکربولتهای مکانیکی در بتن.
نوآوریهای جدید در طراحی انکر بولت
انکربولتهای هوشمند
این نوع انکر بولتها با حسگرهای داخلی، اطلاعاتی مانند فشار و تنش را در زمان واقعی ارائه میدهند.
پوششهای محافظ نوین
استفاده از نانوپوششها برای افزایش مقاومت به خوردگی و طول عمر انکربولت.
نتیجهگیری
انکر بولت یکی از ابزارهای کلیدی در ساختوساز و صنایع مختلف است که انتخاب صحیح آن میتواند ایمنی و دوام سازهها را تضمین کند. شرکت فولاد سیرجان حدید با ارائه محصولات باکیفیت و مشاوره تخصصی، بهترین گزینه برای تأمین نیازهای شماست.
برای ثبت سفارش یا دریافت مشاوره تخصصی، با کارشناسان ما تماس بگیرید و از خدمات حرفهای بهرهمند شوید.
