استاندارد اشتال (Stahlbau Profile) یکی از مهمترین ابزارهای مهندسی در طراحی و ساخت سازههای فولادی است. این استاندارد که به شکل جدولی ارائه میشود، شامل اطلاعات کلیدی مانند وزن، سطح مقطع، ممان اینرسی، و سایر مشخصات مکانیکی مقاطع فولادی است. در این مقاله، به بررسی تاریخچه، ساختار، کاربردها و نحوه استفاده از جدول اشتال میپردازیم و مزایای استفاده از این استاندارد در پروژههای ساختمانی را مورد بررسی قرار میدهیم.
تاریخچه استاندارد اشتال
استاندارد اشتال نخستین بار در سال 1938 توسط مارتا اشنایدر بورگر، اولین مهندس زن آلمان، تدوین شد. این کتابچه که تحت عنوان STAHLBAU PROFILE منتشر شد، به سرعت به یکی از منابع کلیدی در طراحی و ساخت سازههای فولادی تبدیل گردید. اطلاعات موجود در این استاندارد با استفاده از جداول، اعداد و نمادهای اختصاری ارائه میشود که باعث سهولت در استفاده و دقت در محاسبات شده است.
خرید بدون واسطه!
با خرید مستقیم از کارخانه فولاد سیرجان حدید، علاوه بر حذف واسطهها و کاهش هزینهها، از مزایای نظیر تضمین کیفیت محصولات، مشاوره تخصصی و خدمات پس از فروش بهرهمند گردید. جهت کسب اطلاعات بیشتر و مشاوره با کارشناسان فروش ما تماس حاصل فرمایید.
ویژگیهای استاندارد اشتال
استاندارد اشتال به عنوان یکی از جامعترین و دقیقترین منابع در زمینه مقاطع فولادی، مجموعه کاملی از اطلاعات فنی مورد نیاز مهندسان عمران را در اختیار قرار میدهد. این استاندارد با ارائه مشخصات دقیق و جامعی از انواع مقاطع فولادی، از جمله تیرآهن، ناودانی، نبشی، سپری و لوله، امکان طراحی و محاسبات دقیق سازههای فولادی را فراهم میسازد.
اطلاعات ارائه شده در استاندارد اشتال شامل وزن واحد طول، ابعاد مقطع، ممان اینرسی، شعاع ژیراسیون و سایر پارامترهای مکانیکی ضروری برای تحلیل سازهها است. دقت بسیار بالای محاسبات و اعداد ارائه شده در این استاندارد، به همراه تطابق آن با استانداردهای جهانی، سبب شده است که استاندارد اشتال به منبعی معتبر و قابل اتکا برای مهندسان در سراسر جهان تبدیل شود. به طور خلاصه، استاندارد اشتال با پوشش گسترده مقاطع فولادی و ارائه اطلاعات دقیق و جامع، ابزاری قدرتمند برای طراحی و اجرای سازههای فولادی به شمار میرود.
ساختار جدول اشتال
جدول اشتال به گونهای طراحی شده است تا مهندسان عمران به سرعت و سهولت به اطلاعات فنی مورد نیاز خود در خصوص مقاطع فولادی دسترسی پیدا کنند. ساختار این جدول شامل سه بخش اصلی است: بخش اول به اطلاعات هندسی مقاطع اختصاص یافته است که در آن، ابعاد مختلف مقطع مانند ارتفاع، عرض، ضخامت بال و جان، و محیط مقطع به طور دقیق ارائه میشود.
بخش دوم شامل مشخصات فیزیکی مقاطع از جمله وزن واحد طول و مساحت مقطع است که برای محاسبات وزنی و انتخاب اقتصادی مقاطع مورد استفاده قرار میگیرد. در نهایت، بخش سوم به مشخصات مکانیکی مقاطع اختصاص یافته است که در آن، پارامترهای مهمی مانند ممان اینرسی، شعاع ژیراسیون و اساس مقطع ارائه شده است.
این پارامترها برای تحلیل تنشها و تغییر شکلها در سازه و اطمینان از ایمنی و پایداری آن از اهمیت بالایی برخوردارند. به طور خلاصه، جدول اشتال با ارائه اطلاعات جامع و دقیق در مورد مقاطع فولادی، ابزاری ارزشمند برای مهندسان در طراحی و محاسبات سازههای فولادی محسوب میشود.
پارامترهای جدول اشتال
جدول اشتال شامل مجموعهای از پارامترهای استاندارد برای مشخصات مقاطع فولادی است. این پارامترها عبارتاند از:
| نماد | توضیحات |
|---|---|
| h | ارتفاع پروفیل |
| hH | ارتفاع پروفیل بعد از برش |
| d | قطر |
| P | محیط |
| b | عرض پروفیل |
| s | ضخامت جان |
| t | ضخامت بال |
| r | شعاع کنج اتصال جان و بال |
| r1 | شعاع کنج اتصال |
| r2 | شعاع گوشه بال یا ساق |
| c | ضخامت ماهیچه |
| h-2c | ارتفاع جان |
| A | مساحت مقطع |
| G | وزن واحد طول |
| e | فاصله مرکز سطح تا ضلع بیرونی |
| ex | فاصله مرکز سطح تا ضلع بیرونی |
| ey | فاصله مرکز سطح تا ضلع بیرونی |
| tana | زاویه بین محورهای اصلی مقطع |
| w | |
| v1 | |
| Ix | ممان اینرسی حول محور x-x |
| Sx | اساس مقطع حول محور x-x |
| rx | شعاع ژیراسیون حول محور x-x |
| Iy | ممان اینرسی حول محور y-y |
| Sy | اساس مقطع حول محور y-y |
| ry | |
| Iz | ممان اینرسی حول محور z-z |
| rz | شعاع ژیراسیون حول محور z-z |
| In | ممان اینرسی حول محور n-n |
| Sn | اساس مقطع حول محور n-n |
| rn | شعاع ژیراسیون حول محور n-n |
| Xm | فاصله مرکز برش تا مرکز سطح |
| a1 | فاصله دو پروفیل برای مساوی شدن ممان اینرسیها |
| rT | |
| Aa | مساحت مقطع در محلهای پیوسته |
| Ixa | ممان اینرسی در محلهای پیوسته |
| Sxa | اساس مقطع در محلهای پیوسته |
| Ab | مساحت مقطع در محل مرکز سوراخ |
| Ixb | ممان اینرسی در محل مرکز سوراخ |
| Sxb | اساس مقطع در محل مرکز سوراخ |
| boltDs | قطر بدنه پیچ (Min-Max) |
| boltS | فاصله دو سمت صاف کله پیچ (Min-Max) |
| boltE | فاصله دو گوشه کله پیچ (Min-Max) |
| boltK | ضخامت کل کله پیچ (Min-Max) |
| boltK1 | ضخامت کله پیچ |
| boltDw | قطر واشر |
| boltC | ضخامت واشر (Min-Max) |
| boltB1 | طول ناحیه رزوه شده |
| boltB2 | طول ناحیه رزوه شده |
| boltXb | ماکزیمم طول ناحیه رزوه در قسمت انتقال |
این جداول اطلاعات جامعی در مورد پروفیلهای مختلف مانند تیرآهن، نبشی، ناودانی، و سپری ارائه میدهند.
ابعاد هندسی پروفیل
| پارامتر | نماد | واحد | توضیحات |
|---|---|---|---|
| ارتفاع پروفیل | h | mm | ارتفاع کل پروفیل |
| ارتفاع پروفیل بعد از برش | hH | mm | ارتفاع پروفیل پس از برش |
| قطر | d | mm | قطر پروفیل (در صورت پروفیل مدور) |
| عرض پروفیل | b | mm | عرض پروفیل |
| ضخامت جان | s | mm | ضخامت قسمت عمودی پروفیل |
| ضخامت بال | t | mm | ضخامت قسمت افقی پروفیل |
| شعاع کنج اتصال جان و بال | r | mm | شعاع گوشه اتصال قسمت عمودی و افقی |
| شعاع کنج اتصال | r1 | mm | شعاع گوشه اتصال (توضیحات بیشتر لازم است) |
| شعاع گوشه بال یا ساق | r2 | mm | شعاع گوشه بال یا ساق (توضیحات بیشتر لازم است) |
| ضخامت ماهیچه | c | mm | ضخامت قسمت میانی پروفیل (توضیحات بیشتر لازم است) |
| ارتفاع جان | h-2c | mm | ارتفاع قسمت عمودی پروفیل با در نظر گرفتن ماهیچه |
خواص مقطعی
| پارامتر | نماد | واحد | توضیحات |
|---|---|---|---|
| مساحت مقطع | A | mm² | مساحت کل سطح مقطع |
| وزن واحد طول | G | N/m | وزن یک متر از پروفیل |
| فاصله مرکز سطح تا ضلع بیرونی | e, ex, ey | mm | فاصله مرکز هندسی مقطع تا لبههای مختلف |
| زاویه بین محورهای اصلی مقطع | tana | درجه | زاویه بین دو محور اصلی اینرسی |
| ممان اینرسی حول محور x-x | Ix | mm⁴ | مقاومت مقطع در برابر خم شدن حول محور x |
| اساس مقطع حول محور x-x | Sx | mm³ | مدول مقطع حول محور x |
| شعاع ژیراسیون حول محور x-x | rx | mm | شعاع ژیراسیون حول محور x |
| … | … | … | … |
مشخصات اتصال
| پارامتر | نماد | واحد | توضیحات |
|---|---|---|---|
| فاصله دو پروفیل برای مساوی شدن ممان اینرسیها | a1 | mm | فاصلهای که با قرار دادن دو پروفیل در آن، ممان اینرسیها برابر میشود |
| قطر بدنه پیچ | boltDs | mm | قطر قسمت بدنه پیچ |
| فاصله دو سمت صاف کله پیچ | boltS | mm | فاصله بین دو سطح صاف سر پیچ |
| … | … | … | … |
خرید میلگرد با وام LC
شرکت فولاد سیرجان حدید، با هدف تسهیل در فرآیند خرید، امکان خرید انواع میلگرد را به صورت مستقیم و بدون واسطه، با استفاده از اعتبار اسنادی (LC)، برای مشتریان خود فراهم نموده است.

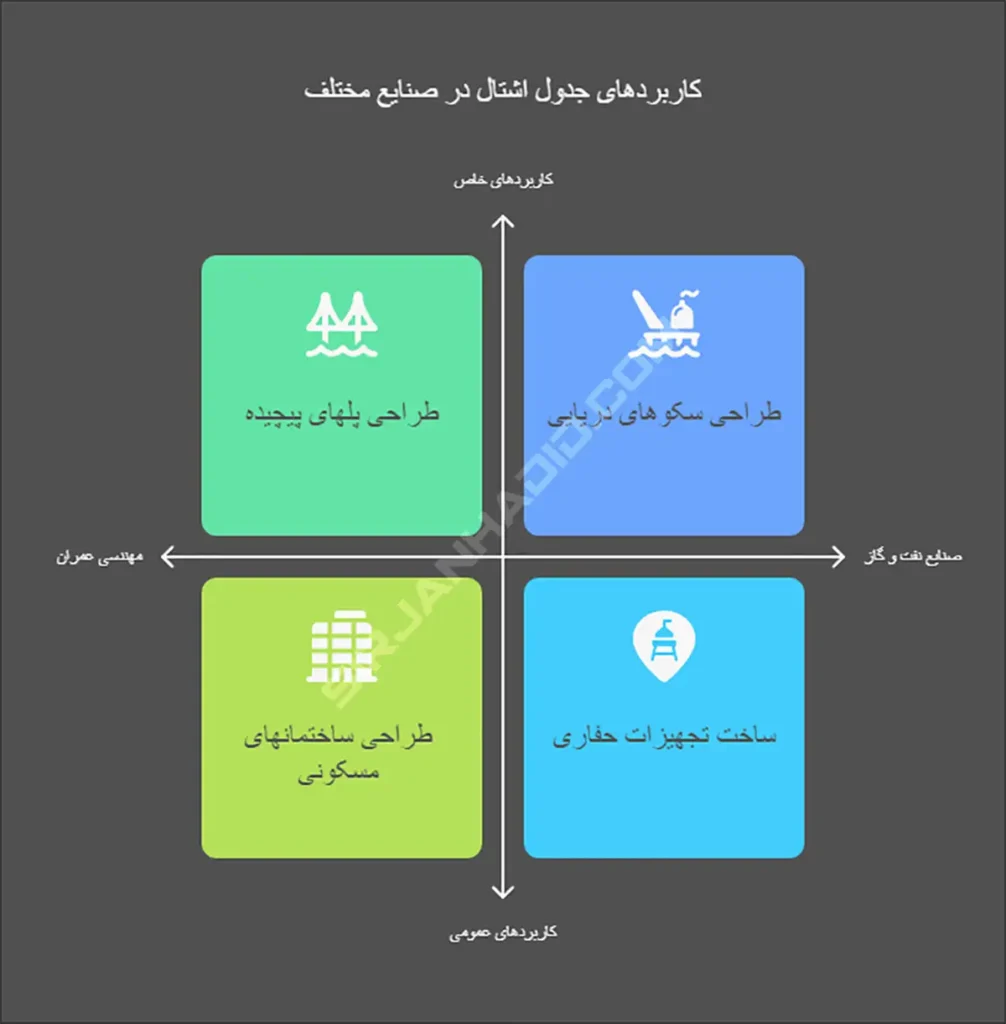

کاربردهای جدول اشتال
جدول اشتال به عنوان یک مرجع جامع و دقیق در زمینه مقاطع فولادی، کاربردهای گستردهای در صنایع مختلف، به ویژه در حوزه مهندسی عمران دارد. مهندسان سازه با استفاده از اطلاعات دقیق ارائه شده در این جدول، از جمله ابعاد، وزن، ممان اینرسی و سایر مشخصات مکانیکی مقاطع، قادر به طراحی و محاسبه سازههای فولادی با دقت بالا هستند. همچنین، جدول اشتال ابزاری ارزشمند برای محاسبه وزن دقیق مقاطع فولادی و در نتیجه، برآورد دقیق هزینههای پروژه محسوب میشود.
این جدول با ارائه مشخصات دقیق انواع مقاطع فولادی، به مهندسان کمک میکند تا مناسبترین مقطع را برای کاربرد مورد نظر انتخاب کنند. در حوزه آموزش و پژوهش نیز، جدول اشتال به عنوان یک منبع معتبر برای دانشجویان و محققان در رشتههای مهندسی عمران و مکانیک مورد استفاده قرار میگیرد. به طور خلاصه، جدول اشتال به عنوان یک ابزار ضروری در طراحی، محاسبه و ساخت سازههای فولادی، نقش مهمی در صنایع مختلف ایفا میکند.
در صنعت ماشینسازی، این جدول به عنوان مرجعی دقیق برای انتخاب مقاطع فولادی مناسب در تولید قطعات صنعتی مانند شاسی ماشینآلات و تجهیزات سنگین مورد استفاده قرار میگیرد. در صنعت انرژی، مشخصات ارائه شده در جدول اشتال برای انتخاب پروفیلهای فولادی مورد استفاده در برجهای انتقال برق، دکلهای مخابراتی و سایر سازههای مرتبط با انتقال انرژی حیاتی است.
همچنین، در صنعت نفت و گاز، مهندسان از این جدول برای طراحی و ساخت سازههایی با مقاومت بالا و دوام طولانی مدت، مانند سکوهای دریایی و خطوط لوله، بهره میبرند. به طور کلی، جدول اشتال به عنوان یک ابزار استاندارد و قابل اعتماد، در صنایع مختلفی که به استفاده از مقاطع فولادی نیاز دارند، کاربرد گستردهای دارد.
نحوه استفاده از جدول اشتال
برای استفاده مؤثر از جدول اشتال در طراحی و محاسبات سازههای فولادی، مراحل زیر به ترتیب طی میشود: در ابتدا، با توجه به نیازهای خاص پروژه، نوع و اندازه مقطع فولادی مورد نظر مشخص میگردد. سپس، با مراجعه به جدول اشتال و یافتن مقطع مورد نظر، اطلاعات دقیق و جامعی از جمله وزن واحد طول، سطح مقطع، ممان اینرسی و سایر پارامترهای مکانیکی استخراج میشود.
در مرحله بعد، از اطلاعات استخراج شده برای انجام محاسبات دقیق و تحلیل سازه، از جمله محاسبه باربری مجاز و بررسی استحکام مقاطع، استفاده میگردد. در نهایت، نتایج حاصل از محاسبات با الزامات و محدودیتهای طراحی پروژه مقایسه شده و در صورت نیاز، مقطع فولادی مناسبتر انتخاب میشود. به این ترتیب، با استفاده اصولی از جدول اشتال، میتوان به طراحی بهینه و ایمن سازههای فولادی دست یافت.
مزایای استفاده از جدول اشتال در پروژههای ساختمانی
استفاده از جدول اشتال در پروژههای ساختمانی مزایای متعددی را به همراه دارد. یکی از مهمترین مزایای آن، کاهش هزینههای پروژه است. مهندسان با بهرهگیری از اطلاعات دقیق و جامع موجود در این جدول، قادرند مقاطع فولادی با کمترین وزن و بیشترین مقاومت را انتخاب کنند که منجر به کاهش مصرف مصالح و در نتیجه کاهش هزینههای ساخت میشود.
همچنین، دقت بالای اطلاعات ارائه شده در جدول اشتال، موجب افزایش دقت محاسبات و طراحی سازهها شده و احتمال بروز خطاهای طراحی را به حداقل میرساند. علاوه بر این، با استفاده از جدول اشتال، مهندسان میتوانند به سرعت و سهولت مقاطع مناسب را انتخاب کرده و فرآیند طراحی را تسریع نمایند.
در نهایت، استفاده از این جدول در تمامی مراحل پروژه، باعث استانداردسازی طراحی و اجرای سازه شده و یکپارچگی و هماهنگی بیشتری را در پروژه ایجاد میکند. به طور خلاصه، جدول اشتال به عنوان یک ابزار قدرتمند، نقش مهمی در کاهش هزینهها، افزایش دقت، تسریع فرآیند طراحی و استانداردسازی پروژههای ساختمانی ایفا میکند.
مقایسه جدول اشتال با سایر استانداردها
استاندارد اشتال یکی از جامعترین و پرکاربردترین منابع در طراحی سازههای فولادی است. اما در کنار این استاندارد، منابع دیگری مانند استانداردهای DIN و ASTM نیز مورد استفاده قرار میگیرند. جدول اشتال به دلیل ارائه اطلاعات دقیق و جامع در قالب جداول ساده و کاربردی، از محبوبیت بیشتری برخوردار است.
نقش فولاد سیرجان حدید در تولید مقاطع مطابق با استاندارد اشتال
شرکت فولاد سیرجان حدید با بهرهگیری از فناوریهای پیشرفته، تمامی محصولات خود را مطابق با استاندارد اشتال تولید میکند. این شرکت با رعایت دقیق این استانداردها، اطمینان از کیفیت و دوام محصولات خود را برای مشتریان فراهم میآورد.
مزایای محصولات فولاد سیرجان حدید
- تطابق کامل با استاندارد اشتال:
تمامی مشخصات فنی محصولات، از جمله وزن و ممان اینرسی، با جداول استاندارد اشتال مطابقت دارند. - کیفیت بالا و قیمت مستقیم کارخانه:
محصولات فولاد سیرجان حدید علاوه بر کیفیت بالا، با قیمتهای رقابتی و بدون واسطه عرضه میشوند. - مشاوره تخصصی:
تیم فنی این شرکت آماده ارائه راهنمایی و مشاوره به مشتریان در انتخاب محصولات مناسب بر اساس نیاز پروژه است.
نتیجهگیری
استاندارد اشتال یکی از ابزارهای کلیدی در طراحی و اجرای سازههای فولادی است که دقت و کیفیت پروژهها را افزایش میدهد. فولاد سیرجان حدید با ارائه محصولاتی مطابق با این استاندارد و خدمات بینظیر، انتخابی ایدهآل برای پیمانکاران و مهندسان است.
